LY-09型WBGT指數儀

一．用途和原理

 濕球黑球溫度(WBGT)指數是用來評價高溫車間氣象條件的，它綜合考慮空氣溫度、風速、空氣濕度和輻射熱四個因素。WBGT是由黑球、自然濕球、干球三個部分溫度構成的。其中黑球溫度讀數受空氣溫度、輻射熱和風速的影響，自然濕球溫度受空氣溫度、風速、輻射熱和空氣濕度的影響。經過長期實驗研究，認為這三個讀數如按下列方法綜合計算時，所得的結果可以比較正確地反映工作地點的氣象條件。

  WBGT指數的計算方法如下：

　　在室內和室外無太陽輻射熱時：

　　      WBGT＝0.7tnw+0.3tg

　　在室外有太陽輻射熱時

　　      WBGT＝0.7tnw+0.2tg+0.1ta

計算各參數時，還應考慮到隨時間和空氣變化而采取其平均值。

二、儀器的結構

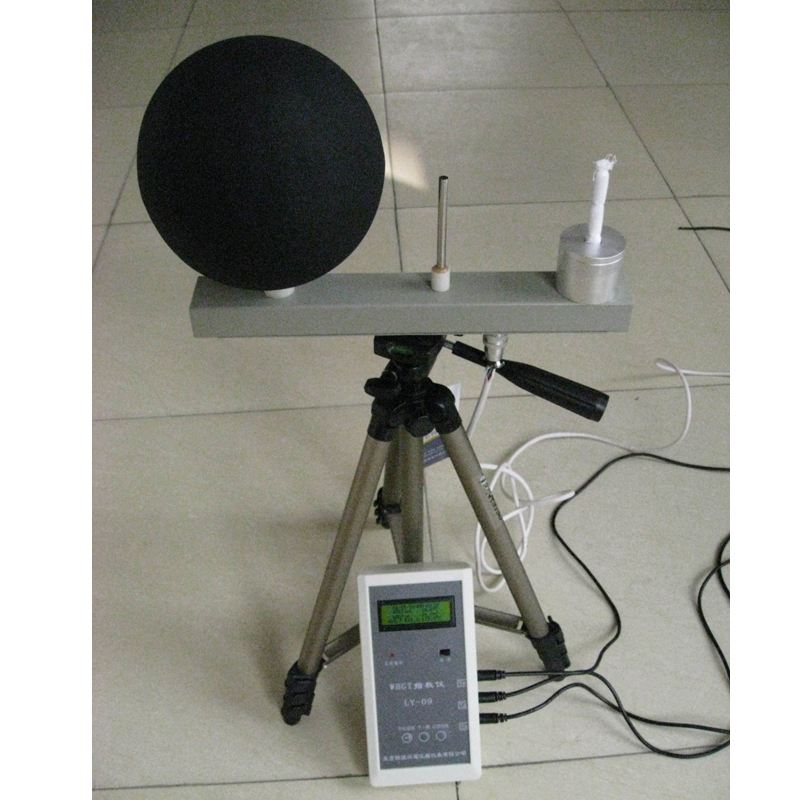

WBGT指數儀由傳感器測頭和指示儀表兩部分組成。

1、測頭

自然濕球溫度、黑球溫度和干球溫度三個傳感器測頭。

⑴ 自然濕球溫度測頭

信號調理

A/D

轉換器

測量范圍：5~40℃

至各級

準確度: ±0.5℃

⑵黑球溫度傳感器

測量范圍：20~99.9℃

準確度：20～50℃  ±0.5℃ ;  50~99.9℃  ±1℃

⑶空氣溫度傳感器

測量范圍：10~60℃

準確度： ±0.5℃

本儀器采用的數字溫度敏感元件，保證了測試的準確度和穩定性。

2.指示儀表

（1）顯示和讀數

打開電源開關，儀器即可直接顯示測量的室內WBGT、室外WBGT、濕球溫度、黑球溫度、干球溫度和時間等結果。

（2）數據回放

測得的數據可以回放?；胤艜r先關機，按住回放鍵開機即進入回放程序。測得的數據以壓堆棧的方法存儲，回放時先出最遲存放的數據，此后按中鍵（下一數）一次，顯示出上一組數據。32組數據輪流顯示。
